Neue Anwendungstechniken mit Humidur®
Auf dieser Seite zeigen wir eine neue Anwendungstechnik für Humidur®. Nach vielen Versuchen mit unterschiedlichen Rohrinnenbeschichtungsgeräten, ist es uns gelungen Lösungen mit Geräten zu finden, die mit Humidur® optimale Beschichtungsergebnisse liefern.
Pumpspeicherkraftwerk Witznau - Schluchseewerk AG (D)
Erneuerung der Innenbeschichtung der Kühlwasserleitung der Maschine B3

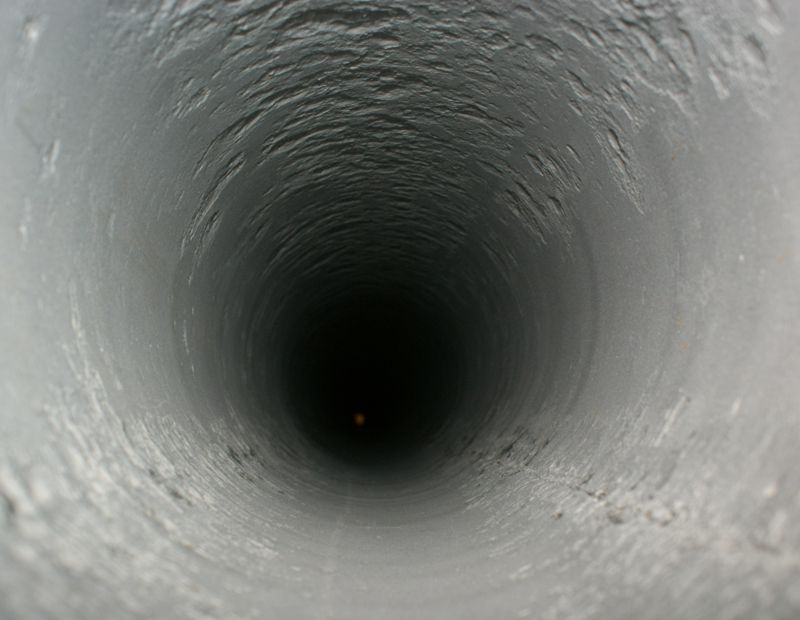

Die Innenbeschichtung der 35m langen Kühlwasserleitung der Maschine B3 mußte aufgrund starker Korrosionsschäden erneuert werden. Die Rohrleitung mit einem Innendurchmesser von 265 mm wurde mit einem Rohrinnenstrahlgerät durch Sandstrahlen gereinigt. Das nachfolgende Bild zeigen das gereinigte Rohr.
Inspektion der fertig gereinigten Kühlwasserleitung mit der Kamera.
Die Kühlwasserleitung wies bereits starke Mulden- und Lochkorrosionsschäden auf.
Mit dem Rohrinnenbeschichtungsgerät wurde Humidur® ME in zwei Schichten appliziert. Um bei den starken Korrosionsschäden einen sicheren und langlebigen Korrosionsschutz zu erzielen, wurden 2 mal 1.000 µm Humidur® ME gespritzt.

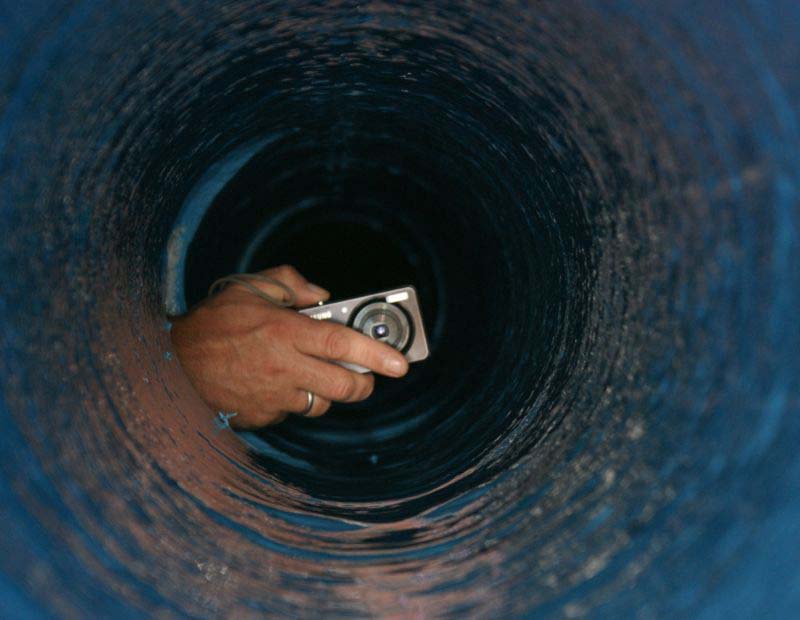

Das Bild zeigt die fertig beschichtete Kühlwasserleitung (mit Hand aus der seitlichen Abzweigung)

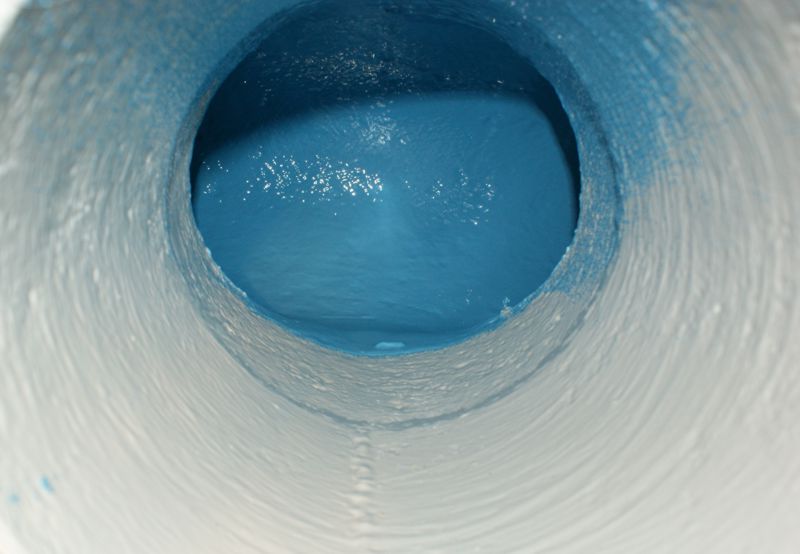

Das Bild zeigt die Einsicht aus der rechtwinkeligen, seitlichen Abzweigung.
Neue Rohrleitung für das ESPERANZA Projekt in Chile
Die nachfolgenden Bilder zeigen die Beschichtung von Rohren mit 525 mm und 675 mm Durchmesser.

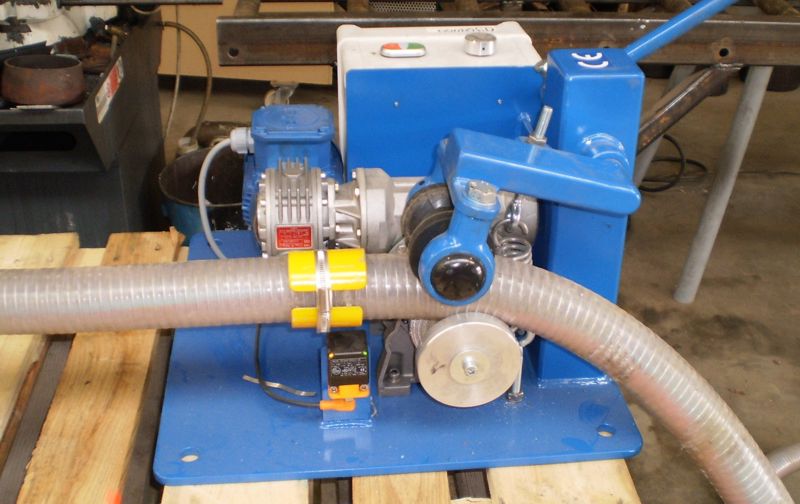

Winde mit einstellbarem Vorschub und Spritzschlauchpaket.

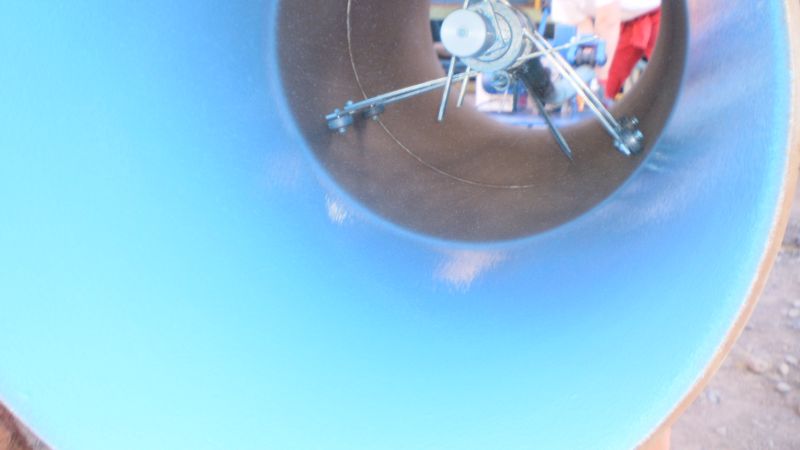

Rohrinnenbeschichtungsgerät mit rotierendem Beschichtungskopf von vorne.

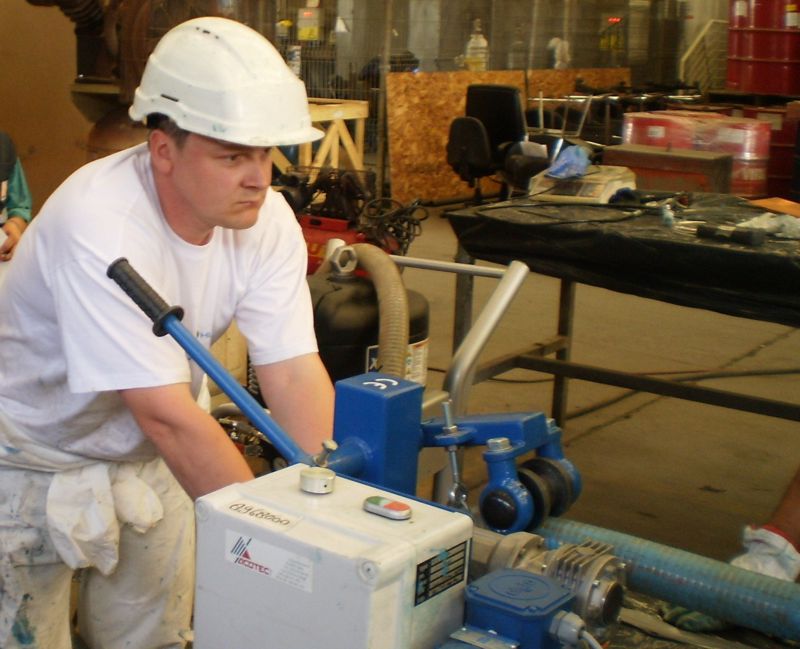

Winde in Aktion.

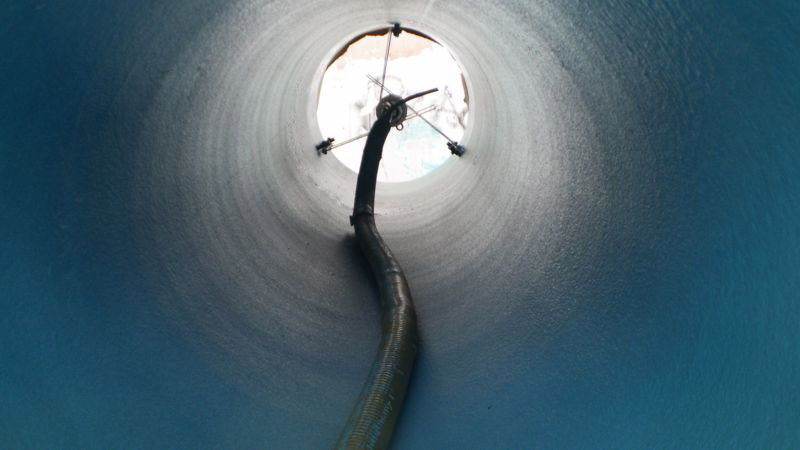

Rohrinnenbeschichtungsgerät von hinten.

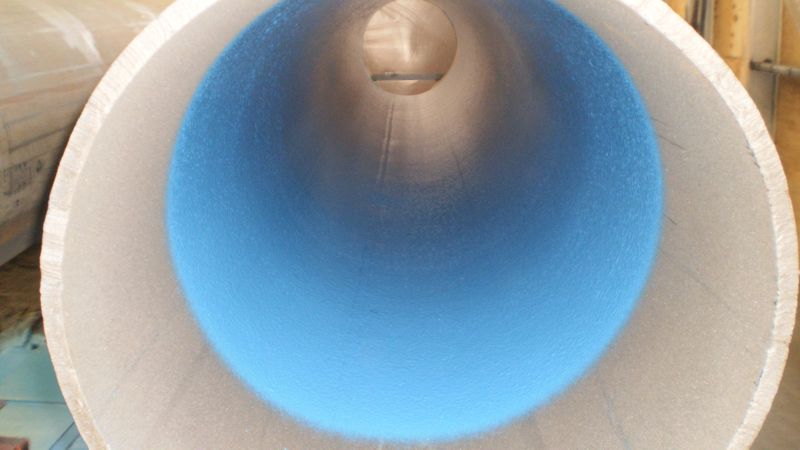

Detailaufnahme vom beschichteten Rohr (525 mm Durchmesser).

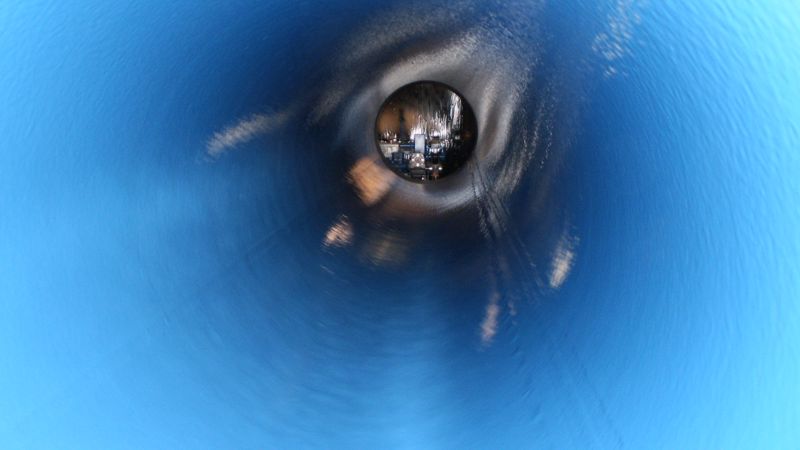

fertig beschichtetes Rohr (525 mm Durchmesser).

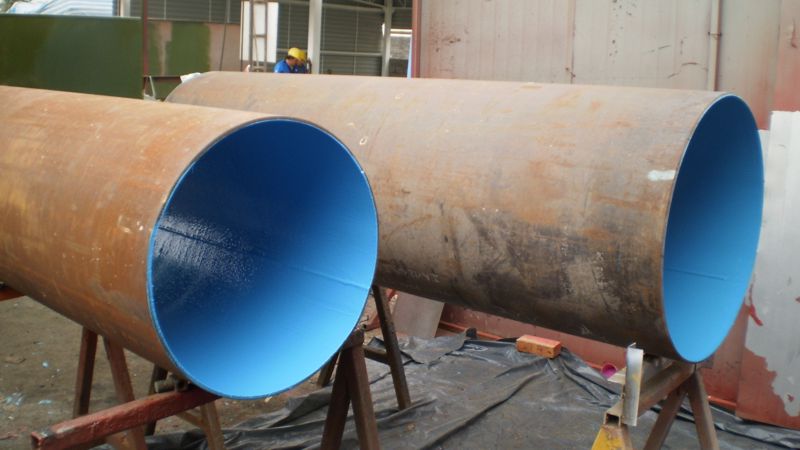

fertig beschichtete Rohre (525 mm und 675 mm Durchmesser).
Objekt: neue Rohrleitung für das ESPERANZA Projekt in Chile, April 2010.
