Achenseekraftwerk - TIWAG-Tiroler Wasserkraft AG (A)

Tausch und Sanierung der Verteilrohrleitung des Achenseekraftwerkes (A)

Eine Projektbeschreibung finden Sie im Bereich Publikationen -
siehe Artikel:
Tausch und Sanierung der Verteilrohrleitung des Achenseekraftwerkes (A)

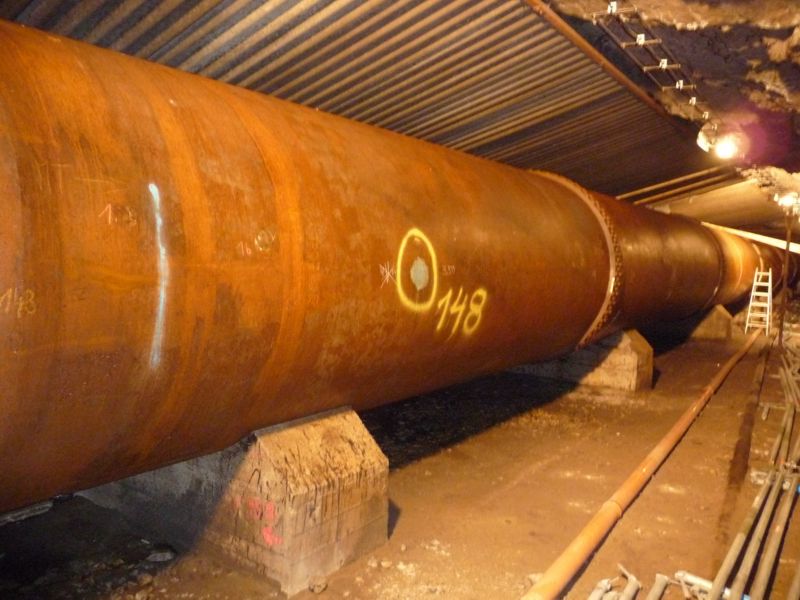

Bild: Außenfläche im inneren Teil der Flachstrecke der Verteilrohrleitung im Stollen nach der Prüfung.

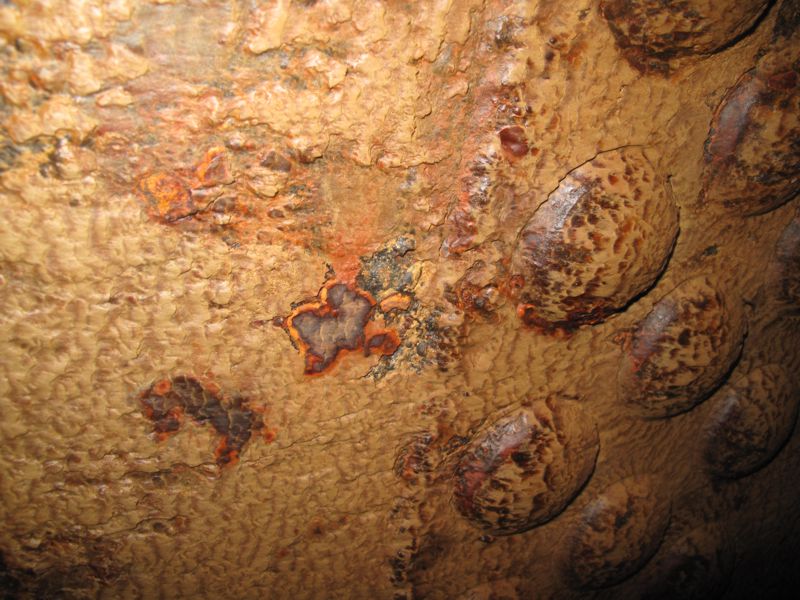

Bild: Die Beschichtung an der Innenseite der Verteilrohrleitung wies bereits große Korrosionsschäden auf und mußte ebenfalls erneuert werden.

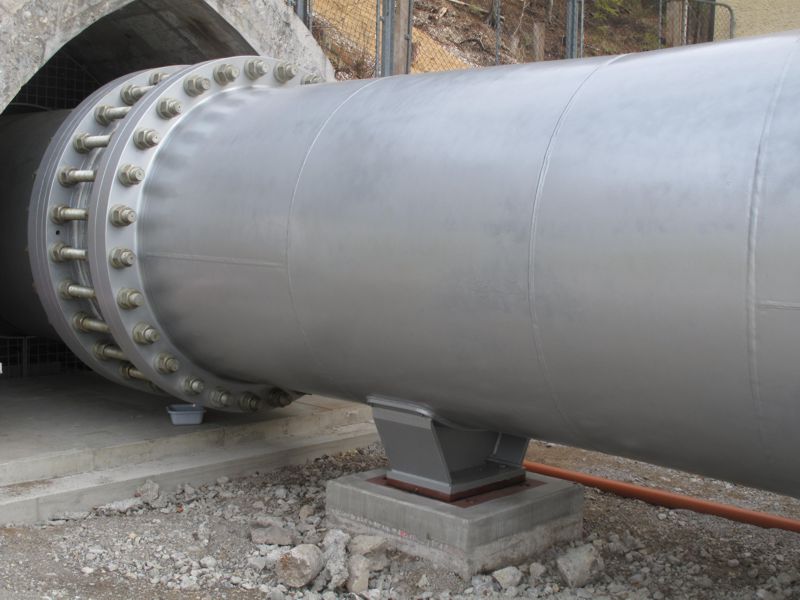

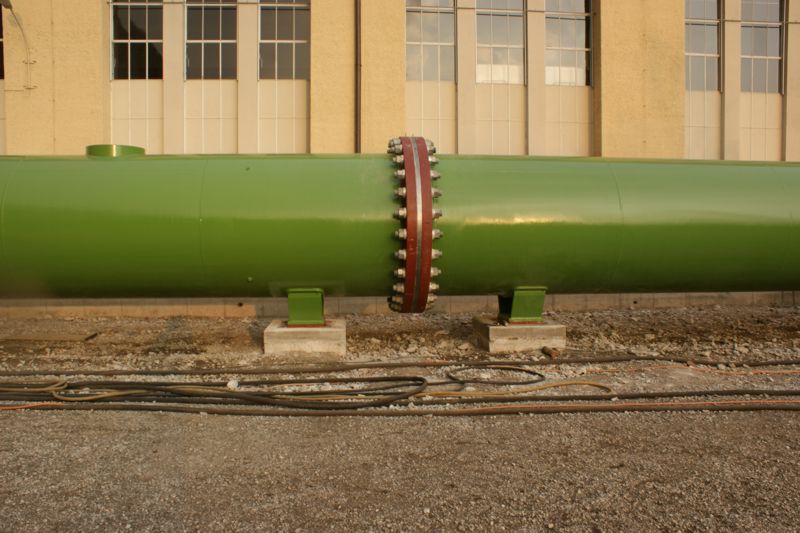

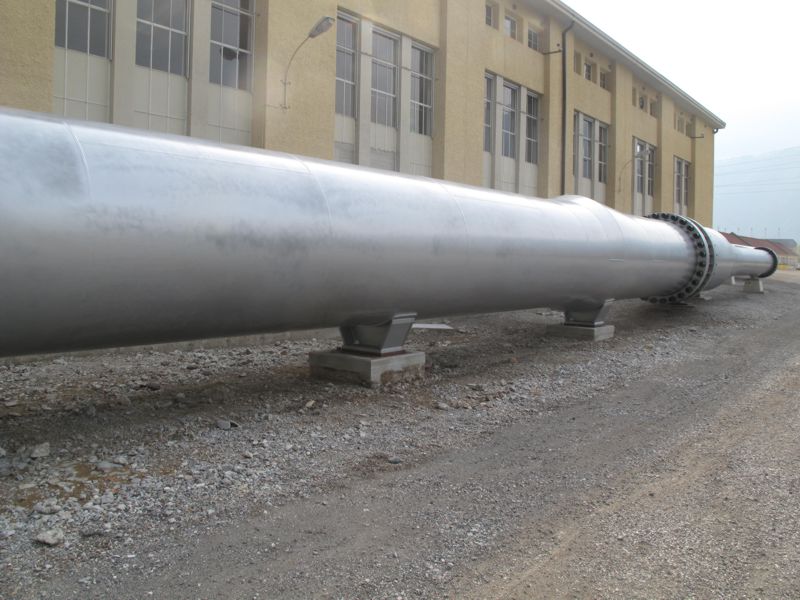

Bild: alte Verteilrohrleitung in silber und 2004 erneuerte Verteilrohrleitung in grün.

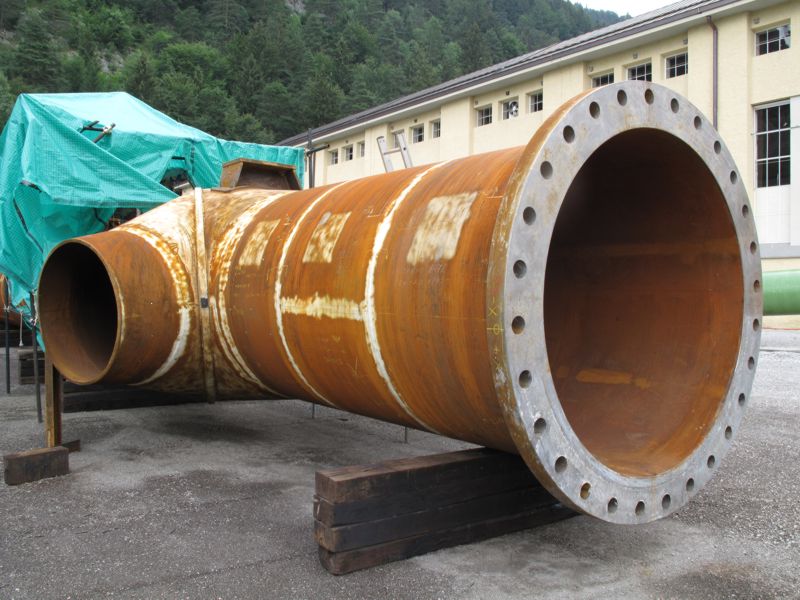

Bild: neues Verteilrohrleitungsstück vor der Sandstrahlung.

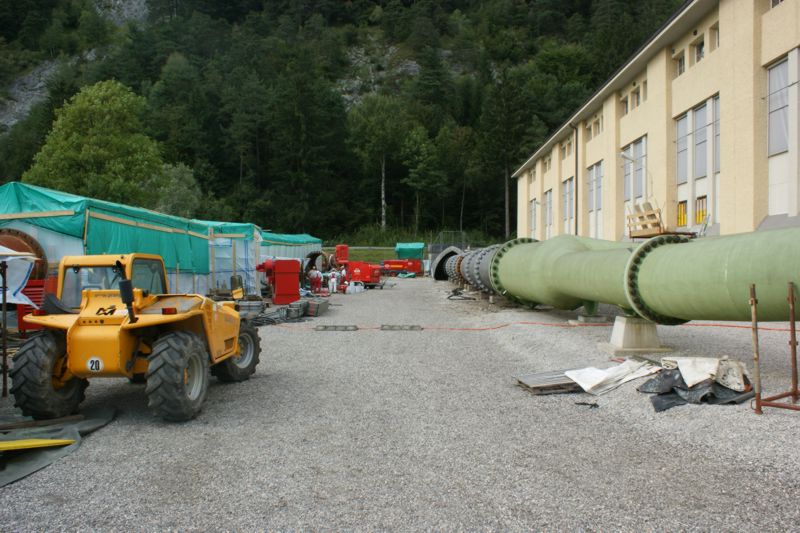

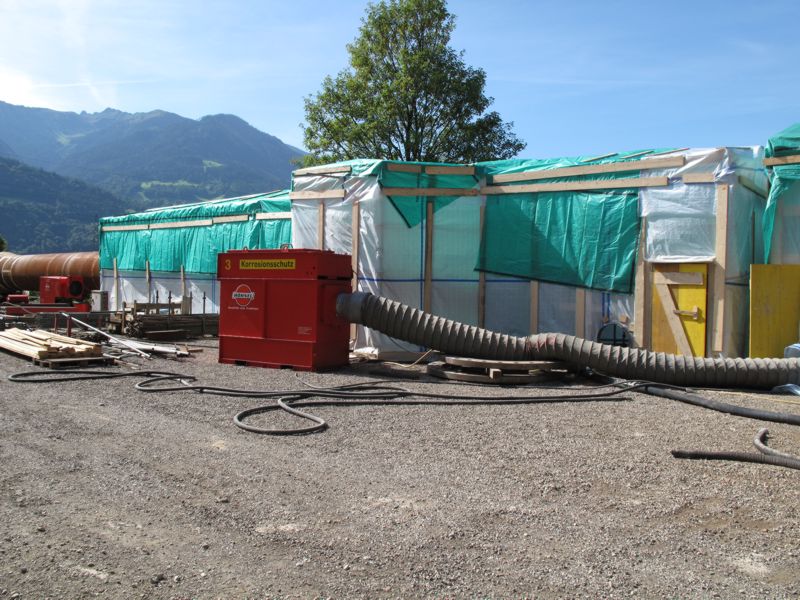

Bild: Einhausung und Klimatisierung der einzelnen Teile der neuen Verteilrohleitung

Bild: Detailaufnahme von der gereinigten Oberfläche mit ISO-Rauhigkeits-Vergleichsmuster.

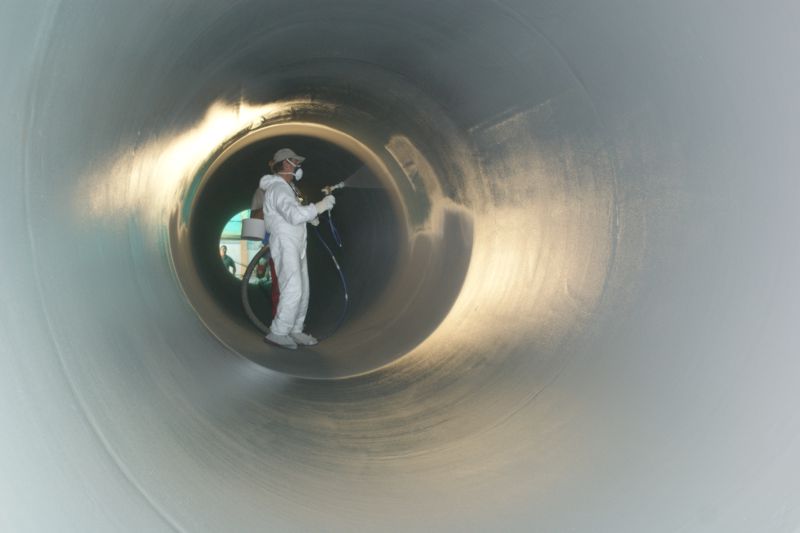

Bild: Applikation der ersten Schicht Humidur im Farbton lichtgrau

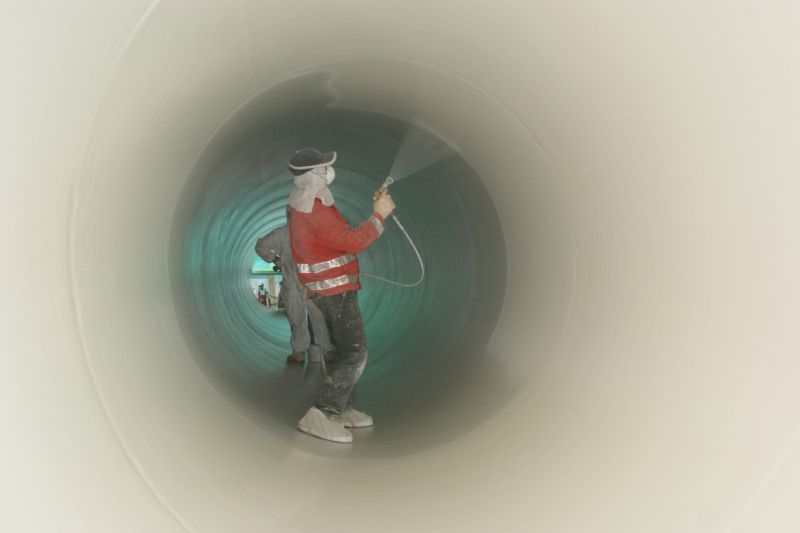

Bild: Applikation der zweiten Schicht Humidur im Farbton weiß

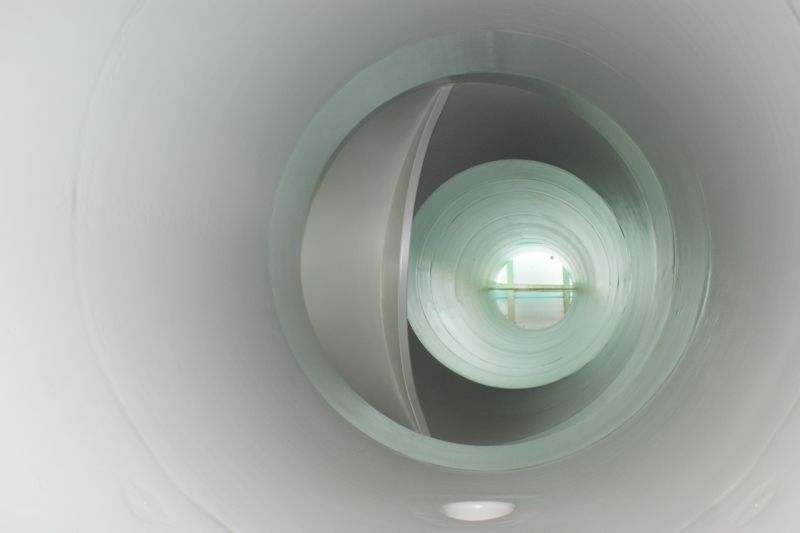

Bild: Fertig beschichtetes Teilstück.

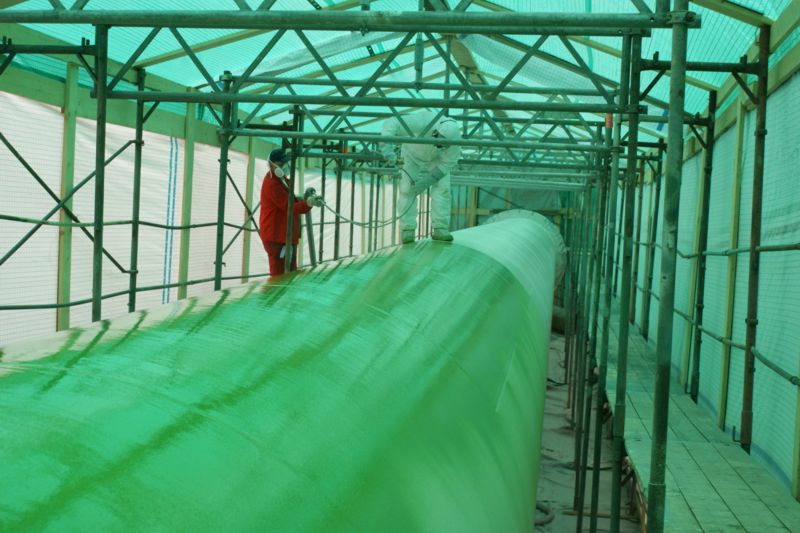

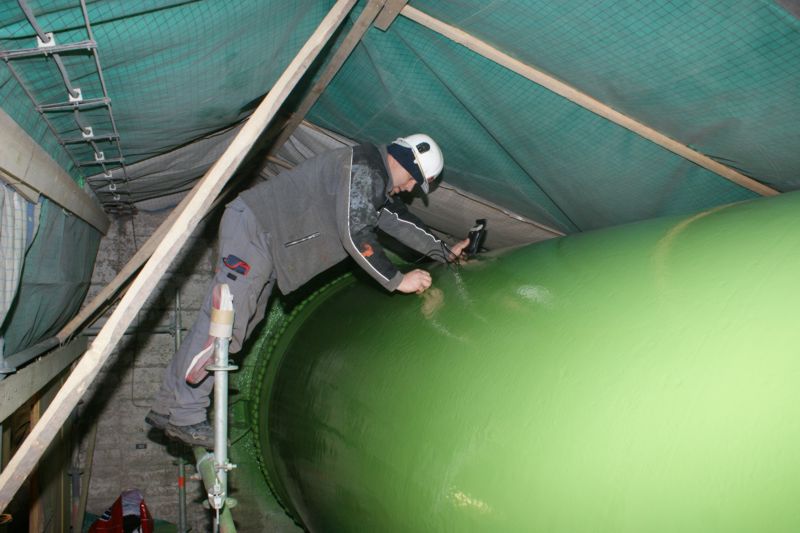

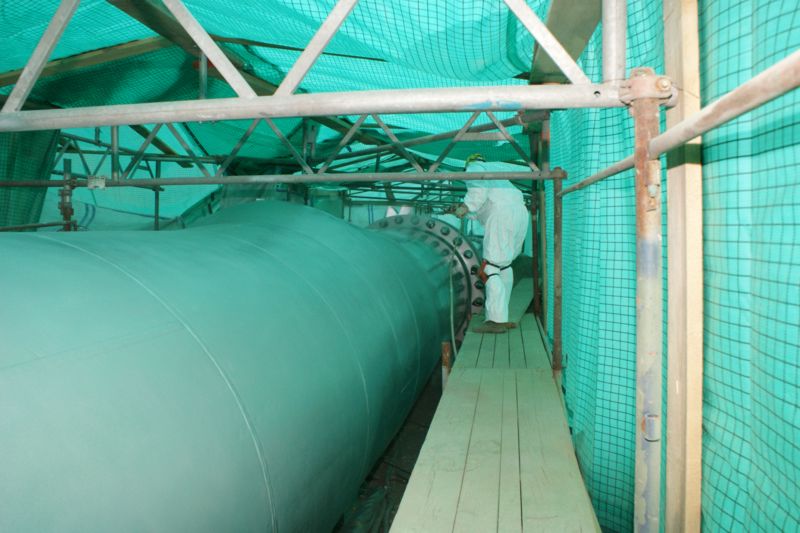

Bild: Applikation der zweiten Schicht Humidur im Farbton maigrün auf der Außenseite.

Bild: Applikation der zweiten Schicht Humidur im Farbton maigrün auf der Außenseite.

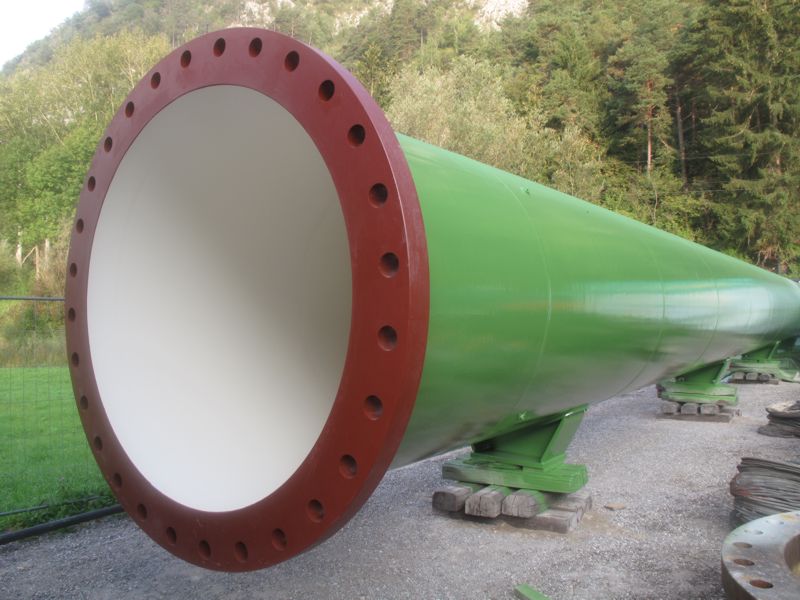

Bild: Fertig beschichtetes Teilstück

Bild: Sandstrahlabnahme im verbleibenden alten Teil der inneren Verteilrohrleitungs-Flachstrecke. Die Staubfreiheit wird mittels Klebebandtests auf die Erreichung des Reinheitsgrades m2/g2 geprüft (DIN EN ISO 8502, Teil 3).

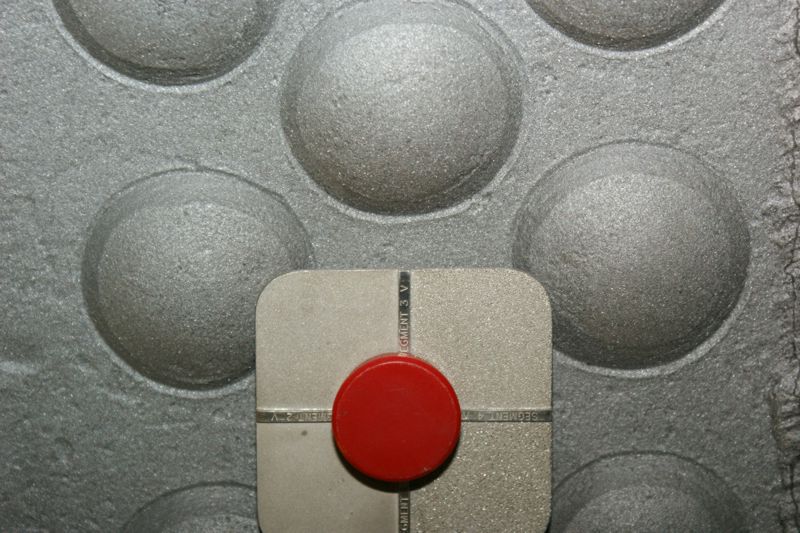

Bild: Detailaufnahme von den gereinigten Nietenreihen mit ISO-Rauhigkeits-Vergleichsmuster, Reinheitsgrad Sa 3, Rz>60μm

Bild: Applikation der ersten Schicht Humidur im alten Teil der inneren Verteilrohrleitung-Flachstrecke

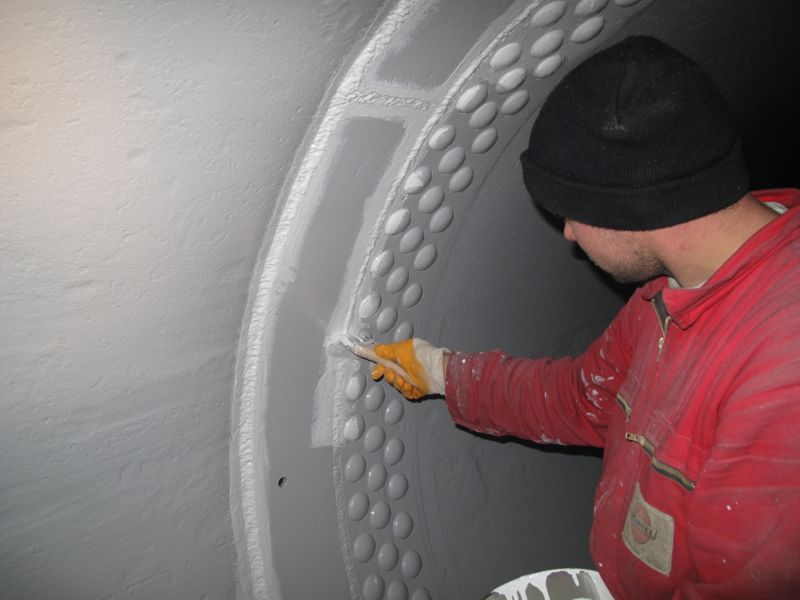

Bild: Die Schweißnahtbereiche und Nietenreihen wurden mit Humidur BAME im Farbtonwechsel vorgestrichen.

Bild: Fertig beschichtete Innenseite im Bereich des Krümmers des Druckschachtes.

Bild: fertig montierte Verteilrohrleitung

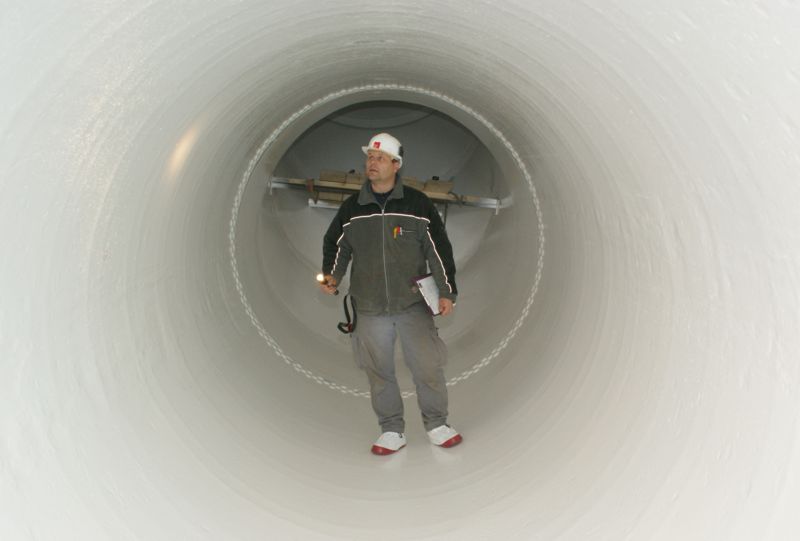

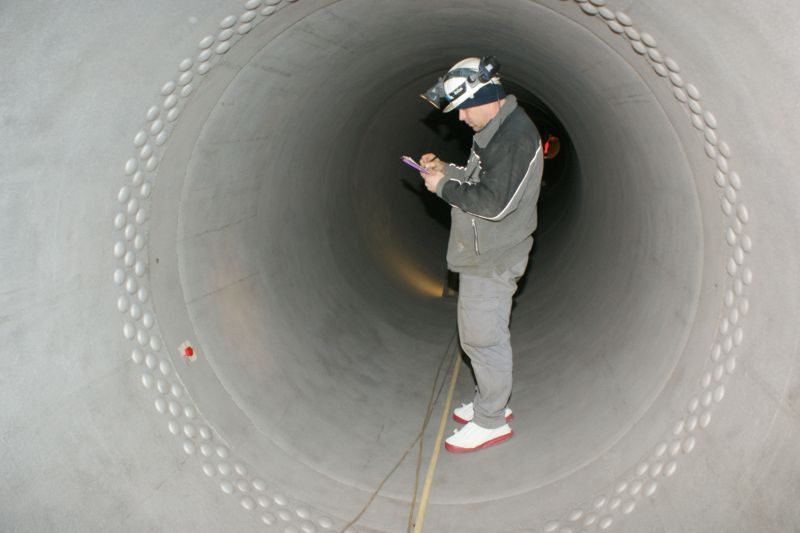

Bild: Das Bild zeigt die Abnahme der fertigen Beschichtung.

Bild: Applikation von Gens Final CR auf die Humidur-Beschichtung.

Bild: Fertig mit Gens Final CR beschichtete Verteilrohrleitung im Stolleneingangsbereich.

Bild: Auch der Teil der 2004 bereits mit Humidur beschichtet wurde, wurde gereinigt und zusätzlich mit Gens Final CR überbeschichtet.
